Vezérléscsere - HURCO esztergára új Siemens

  • Retrofit szerszámgép felújítás, Siemens 808D vezérlés

  • Yaskawa hajtások és motorok megmaradtak

  • A gép funkciói továbbra is elérhetőek

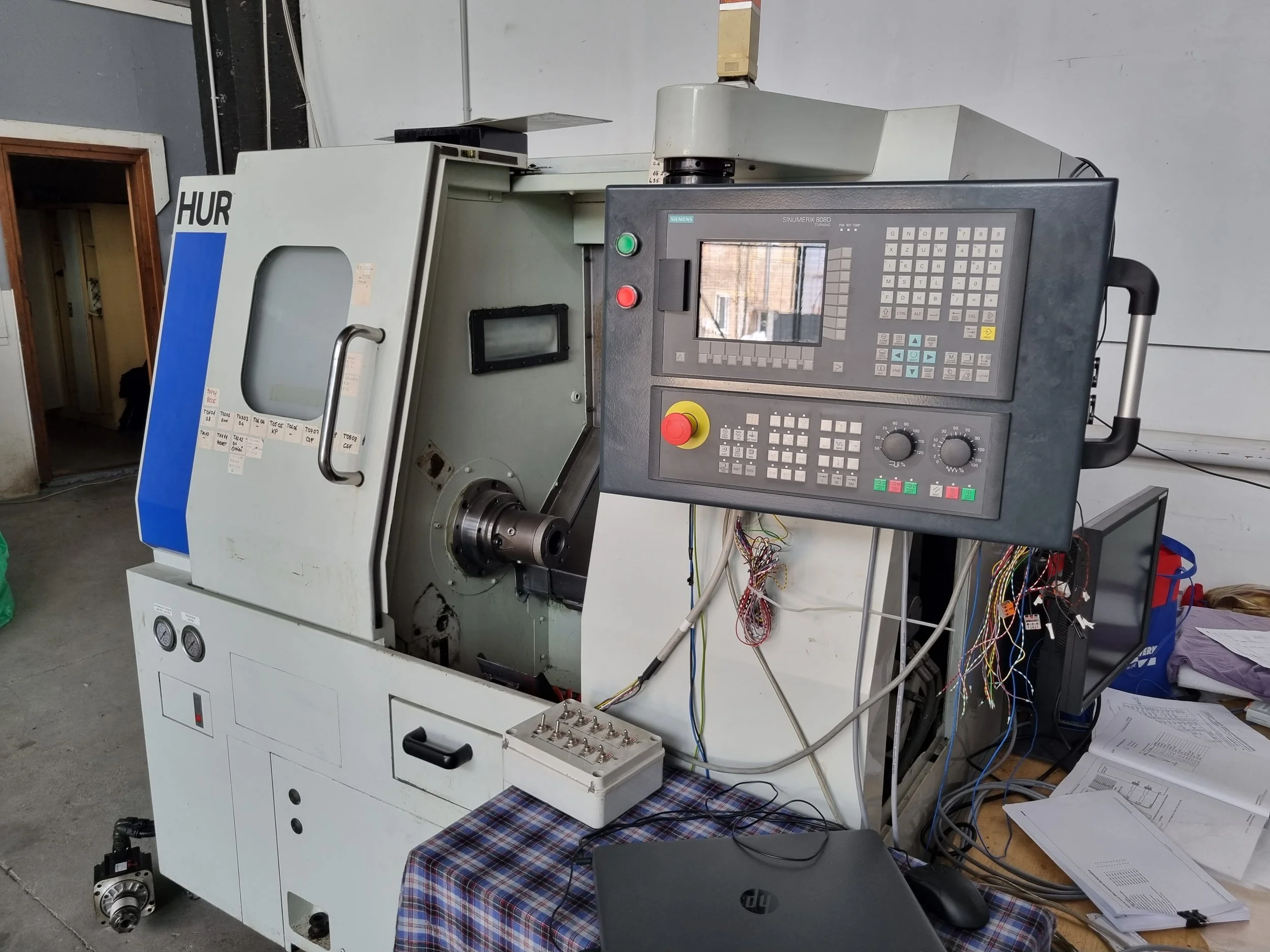

Partnerünknél az az igény jelentkezett, hogy a már nehézkesen működő HURCO CNC esztergájukra új vezérlést szeretnének. Mivel további megmunkáló központjaikon megelégedéssel használják a Siemens Sinumerik 828D és 840D vezérlőiket, ezért kézenfekvő döntés volt, hogy ebből a családból válasszunk megfelelőt. Végül egy egyszerűbb 808D mellett döntöttek. De választhattak volna Fanuc vezérlést is.

Az ő esetükben megoldható volt, hogy tengelyek motorjai és hajtásai megmaradjanak, ezzel is csökkentve az átalakítás mértékét, idejét és persze árát.

Ez mindig a vezérlés és a hajtás közötti kommunikációtól függ. Amennyiben analóg vagy standard impulzus jelekkel történik, akkor többféle third party megoldás áll rendelkezésre. De digitális kommunikációt folytató vezérlések esetében sem csak a gyári megoldás lehetséges. Nagyon sok szerszámgépnél a vezérléstől függetlenül a mérőlécek pl. a Heidenhain termékei. Brother esetén előfordul, hogy Yaskawa a hajtás, Kitamuránál, hogy Fanuc szerű vezérlés mellett Mitsubishi.

Esetükben a Siemens-t Yaskawahoz kellett illeszteni. Ezek nem plug&play megoldások, de hát ezért vagyunk mi.

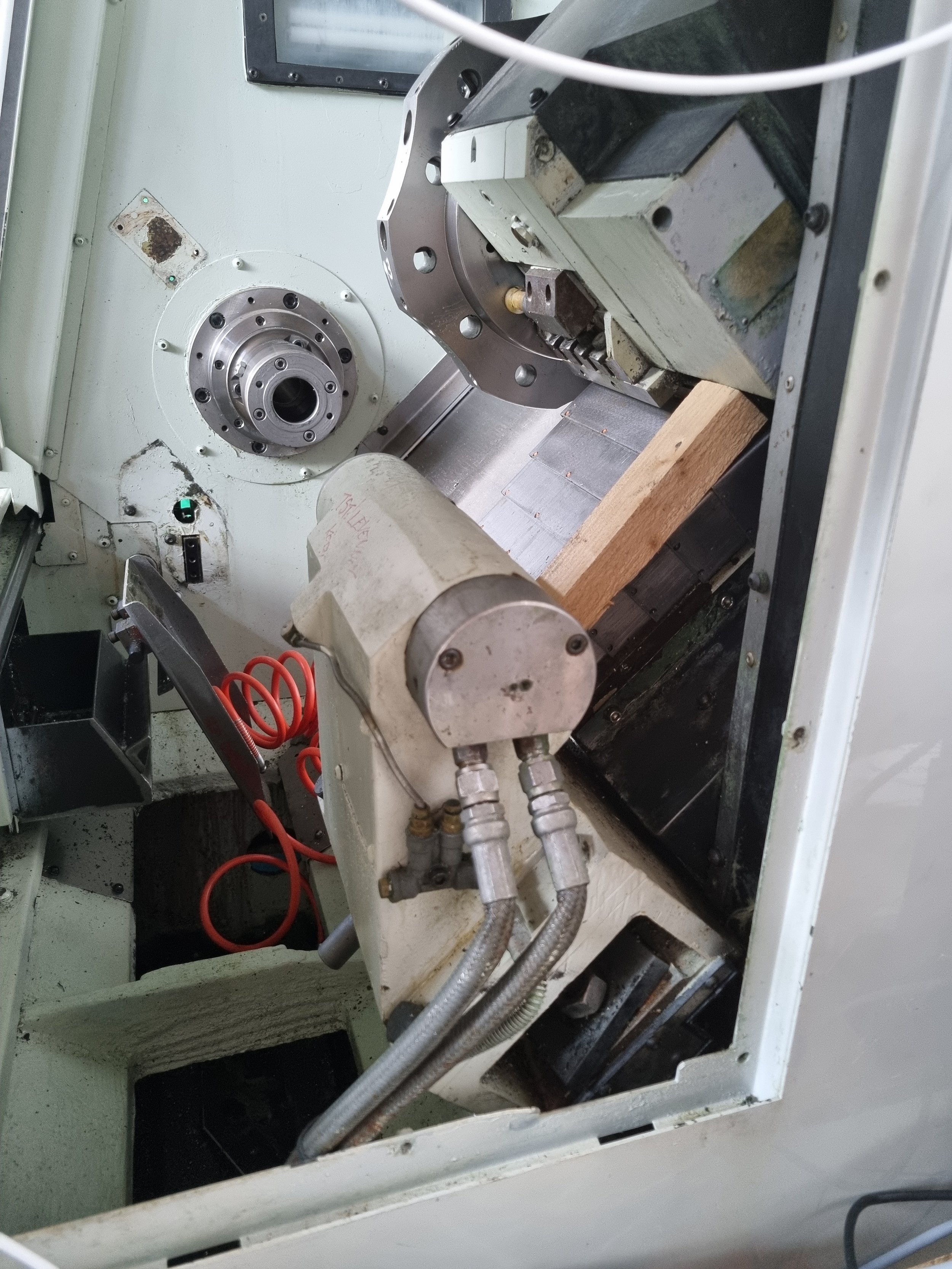

Másik feladat a PLC program megírása volt. A tengelyek kezelése, áttételek beállítása, sebességek, gyorsítások optimalizálásán túl, a 8 állású hidraulikus revolverfejet, a pneumatikus munkadarab elkapót, a hidraulikus tokmányt, az ajtó biztonsági reteszelését, a biztonsági relét, a forgácskotró, a hűtővíz, az automata kenőrendszer működtetését stb. is le kell kezelni a PLC programon belül, a biztonságos működés érdekében.

Szeretek ezekkel foglalkozni, végiggondolni, hogy mi történhet, milyen extrém helyzetek adódhatnak kezelés közben, amire szintén minden esetben PLC programírás során kell előre felkészülni.

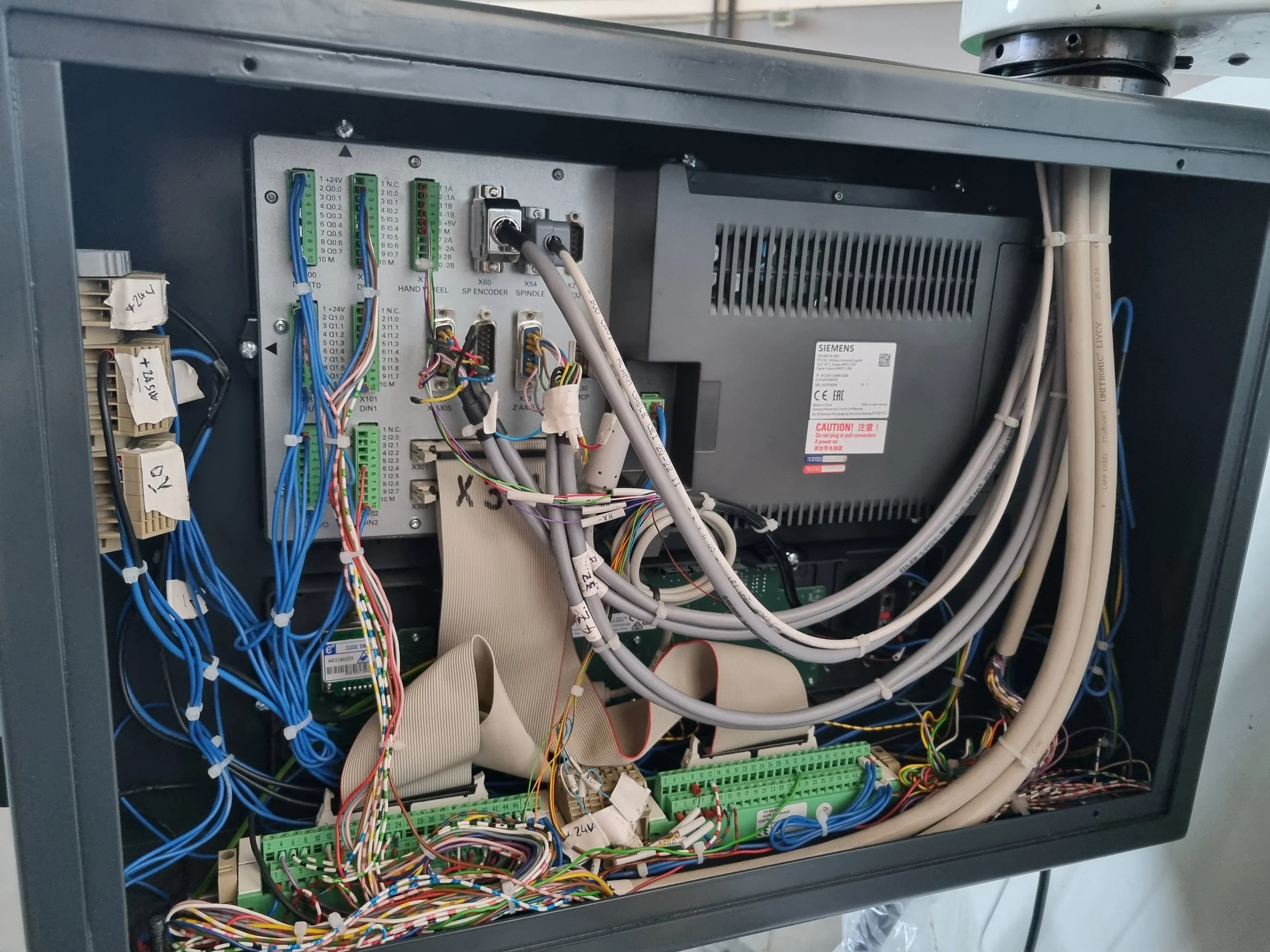

A be-és kimenetek huzalozása, az egységesítése annak, hogy a jelek hol 0V-ra, hol 24V-ra kapcsoltak korábban, mind-mind olyan feladat, ami egy átalakítás során elengedhetetlenül előjön.

Az eszterga mechanikusan jó állapotban volt, a geometriai pontossága is elfogadható tartományba tartozott, ezért itt főorsó csapágy, lineáris vezeték esetleg golyósorsó cseréjére nem volt szükség.

Külső vagy belső festést se kértek. A feladat az elektromos szekrény minimális átalakításával járó új vezérlés beszerelésére, illesztésére és beüzemelésére vonatkozott, amit partnereink segítségével közösen megoldottunk.

Természetesen jó dolog egy új géppel dolgozni, de szintén jó érzés egy gépnek további 5-10 éves működést biztosítani.
