Maximart 2V konzolos marógép
Nagy teherbírású forgó marófej
Új típusú orsóház, jobb forgácsolási teljesítmény.
3 féle főorsóhajtás áll rendelkezésre.
VA (16 sebességes szíjhajtás) / VS (mechanikusan állítható) / IV (inverteres meghajtás)
Nagypontosságú főorsó
P4-es osztályú csapágyakat használó főorsó, valamint a csapágyak közötti nagy teherbírású távtartók nagyobb teljesítményt, jobb felületi minőséget és megbizható forgácsolást biztosítanak.
Főorsó előtolást három sebességfokozat közül választhathat. A pinole a nagyobb szilárdság érdekében krómozott és csiszolt, valamint a pontos marási alkalmazás érdekében az elmozdulása mért.
Merev és tartós gépváz
MEEHANITE minőségű öntvények a hosszú távú használat, stabil megmunkálási teljesítményének biztosítása érdekében.

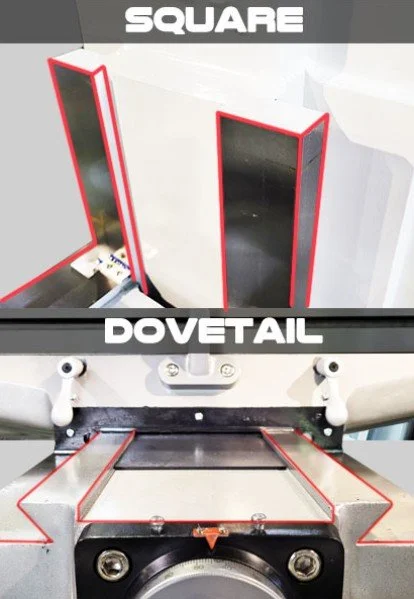

X / Y / Z tengelyes csúszópályák
A sima és egyenletes mozgást biztosításja, hogy az X/Y/Z tengelyek csúszópályái edzettek és köszörültek.
Forgatható integrált kezelőpanel (opció)
Nagy teherbírású karra szerelt integrált kezelőpultról az összes marási feladat elérhető az optimális ergonomikus kezelés érdekében.
CNC-típusú hűtőfolyadék-/forgácstálca (opció)
Nagy teherbírású, teljes forgácstálca a hűtőfolyadék/fémforgács összegyűjtésére, ideálisan és hatékonyan fenntartva a tiszta munkakörnyezetet.
Nagy teherbírású forgó marófej
Új típusú orsóház, jobb forgácsolási teljesítmény.
3 féle főorsóhajtás áll rendelkezésre.
VA (16 sebességes szíjhajtás) / VS (mechanikusan állítható) / IV (inverteres meghajtás)
Nagypontosságú főorsó
P4-es osztályú csapágyakat használó főorsó, valamint a csapágyak közötti nagy teherbírású távtartók nagyobb teljesítményt, jobb felületi minőséget és megbizható forgácsolást biztosítanak.
Főorsó előtolást három sebességfokozat közül választhathat. A pinole a nagyobb szilárdság érdekében krómozott és csiszolt, valamint a pontos marási alkalmazás érdekében az elmozdulása mért.
Merev és tartós gépváz
MEEHANITE minőségű öntvények a hosszú távú használat, stabil megmunkálási teljesítményének biztosítása érdekében.
X / Y / Z tengelyes csúszópályák
A sima és egyenletes mozgást biztosításja, hogy az X/Y/Z tengelyek csúszópályái edzettek és köszörültek.
Forgatható integrált kezelőpanel (opció)
Nagy teherbírású karra szerelt integrált kezelőpultról az összes marási feladat elérhető az optimális ergonomikus kezelés érdekében.
CNC-típusú hűtőfolyadék-/forgácstálca (opció)
Nagy teherbírású, teljes forgácstálca a hűtőfolyadék/fémforgács összegyűjtésére, ideálisan és hatékonyan fenntartva a tiszta munkakörnyezetet.
Nagy teherbírású forgó marófej
Új típusú orsóház, jobb forgácsolási teljesítmény.
3 féle főorsóhajtás áll rendelkezésre.
VA (16 sebességes szíjhajtás) / VS (mechanikusan állítható) / IV (inverteres meghajtás)
Nagypontosságú főorsó
P4-es osztályú csapágyakat használó főorsó, valamint a csapágyak közötti nagy teherbírású távtartók nagyobb teljesítményt, jobb felületi minőséget és megbizható forgácsolást biztosítanak.
Főorsó előtolást három sebességfokozat közül választhathat. A pinole a nagyobb szilárdság érdekében krómozott és csiszolt, valamint a pontos marási alkalmazás érdekében az elmozdulása mért.
Merev és tartós gépváz
MEEHANITE minőségű öntvények a hosszú távú használat, stabil megmunkálási teljesítményének biztosítása érdekében.
X / Y / Z tengelyes csúszópályák
A sima és egyenletes mozgást biztosításja, hogy az X/Y/Z tengelyek csúszópályái edzettek és köszörültek.
Forgatható integrált kezelőpanel (opció)
Nagy teherbírású karra szerelt integrált kezelőpultról az összes marási feladat elérhető az optimális ergonomikus kezelés érdekében.
CNC-típusú hűtőfolyadék-/forgácstálca (opció)
Nagy teherbírású, teljes forgácstálca a hűtőfolyadék/fémforgács összegyűjtésére, ideálisan és hatékonyan fenntartva a tiszta munkakörnyezetet.
Terméktulajdonság
| Típus | 2V széria | |
|---|---|---|
| Típus | - | 16-fokozatú / mechanikus / inverteres |
| Asztal | ||
| Asztal méret | mm | 1245 x 230 |
| T-hornyok száma | - | 3 |
| T-hornyok szélessége | mm | 28 |
| Csúszóvezeték | - | Edzett, köszörült |
| Asztal felülete | - | Edzett, köszörült |
| Tengely löketek | ||
| X-tengely löket - kézi | mm | 970 |
| X-tengely löket - Automata (Opció) | mm | 890 |
| Y-tengely löket | mm | 360 |
| Z-tengely löket | mm | 355 |
| Ram | mm | 470 |
| Maróorsó | ||
| Főorsó kúp | - | R8 / NT30 |
| Főorsó motor | kW | 2,2 kW |
| Főorsó sebesség (50Hz) | 1/min | 75 - 3800 |
| Fejforgatás (előre vagy hátra) | - | 45° |
| Fej forgatás (balra vagy jobbra) | - | 90° |
| Orsópinole | ||
| Orsópinole löket | mm | 127 |
| Orsópinole átmérő | mm | 100 |
| Orsópinle előtolás | - | 0.04, 0.08, 0.15 mm/ford |
| Nettó tömeg | kg | 950 |
